Наша организация выполняет разработку разделов "ВК" (Водоснабжение и канализация) для любых объектов (квартир, помещений, зданий).


НИЖЕ приведен раздел "ВК" (водоснабжение и канализация) на примере квартиры

Дело в том, что некоторые организации выпускают данный раздел только в виде планов, не разрабатывая аксонометрические схемы. Возможно это происходит из-за выполнения раздела не специалистами в данной области.
Зачем нужны аксонометрические схемы? - пояснение ниже.

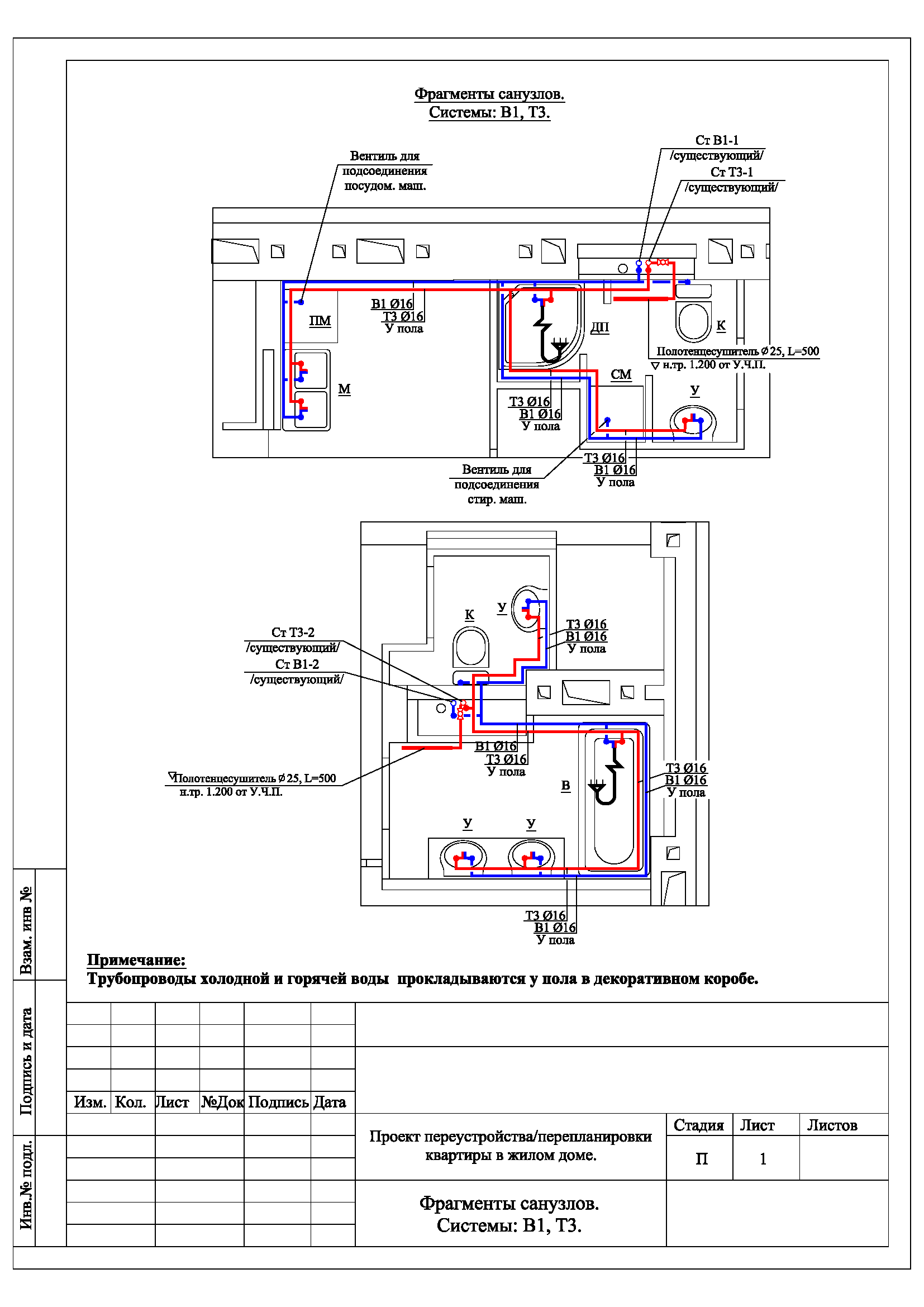

Первый лист - план систем горячего и холодного водоснабжения.

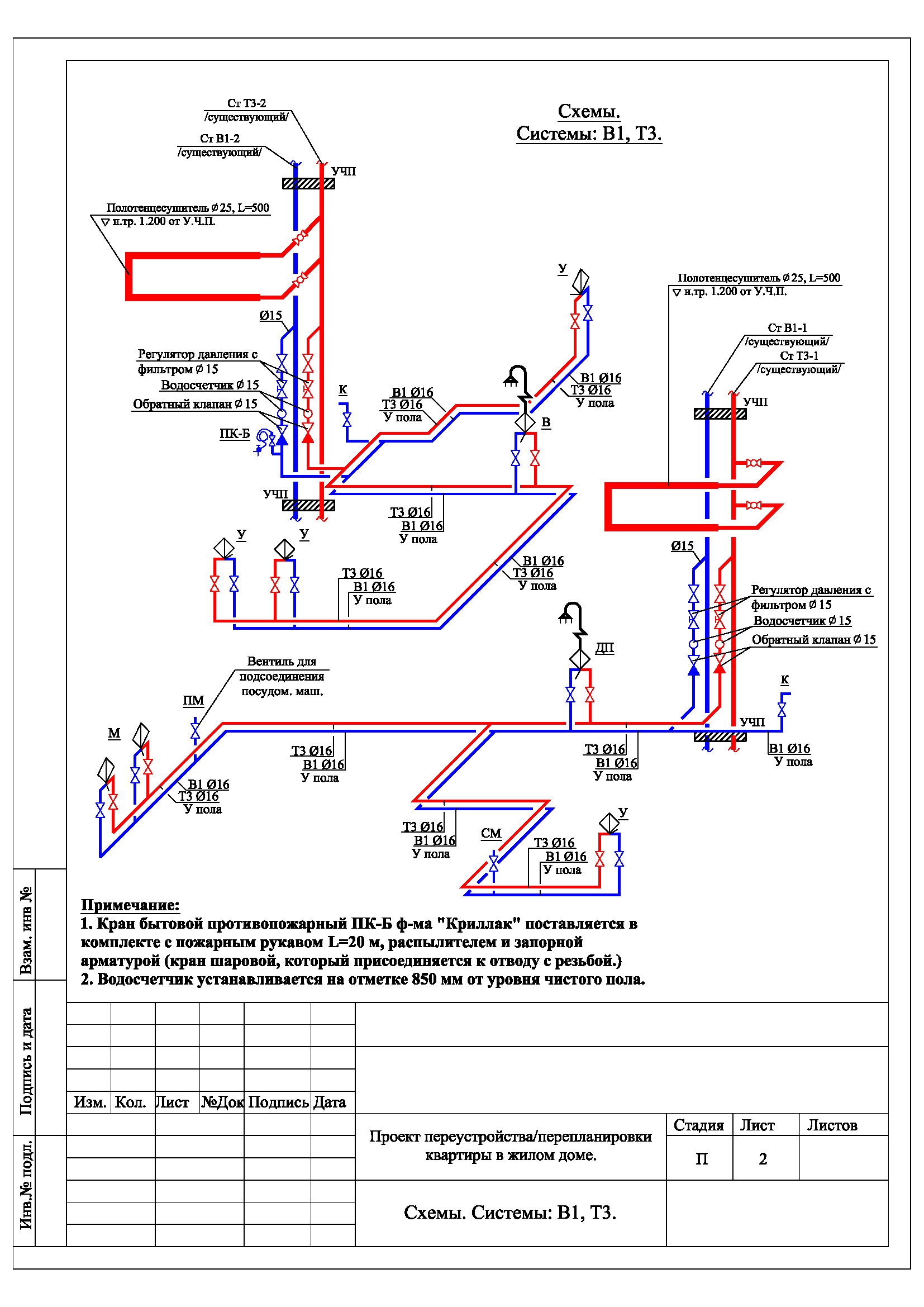

Второй лист - аксонометрические схемы систем водоснабжения, на которых изображаются элементы, которые невозможно указать на плане - клапаны, счетчики, краны и т.п.

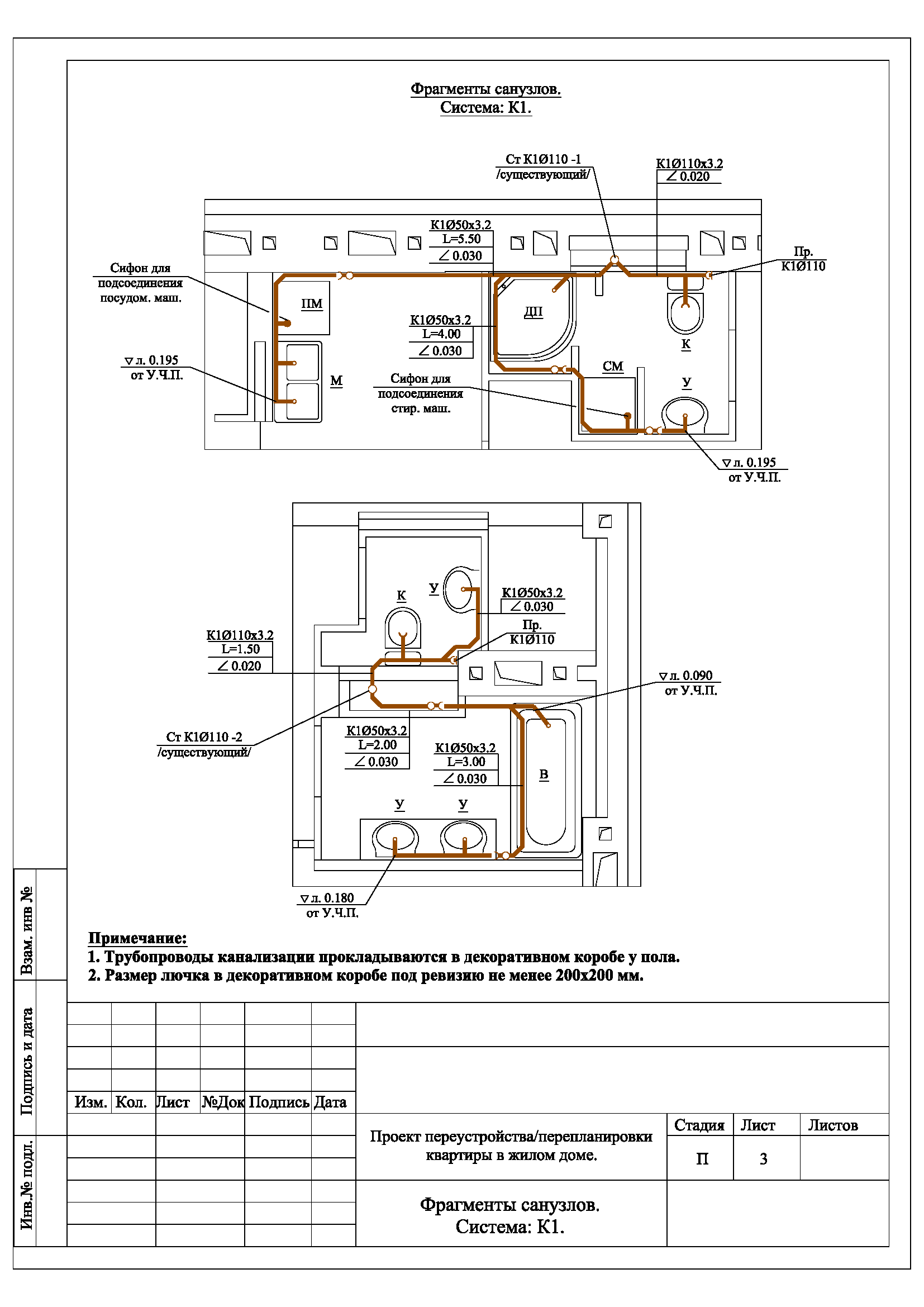

Третий лист - план системы канализации.

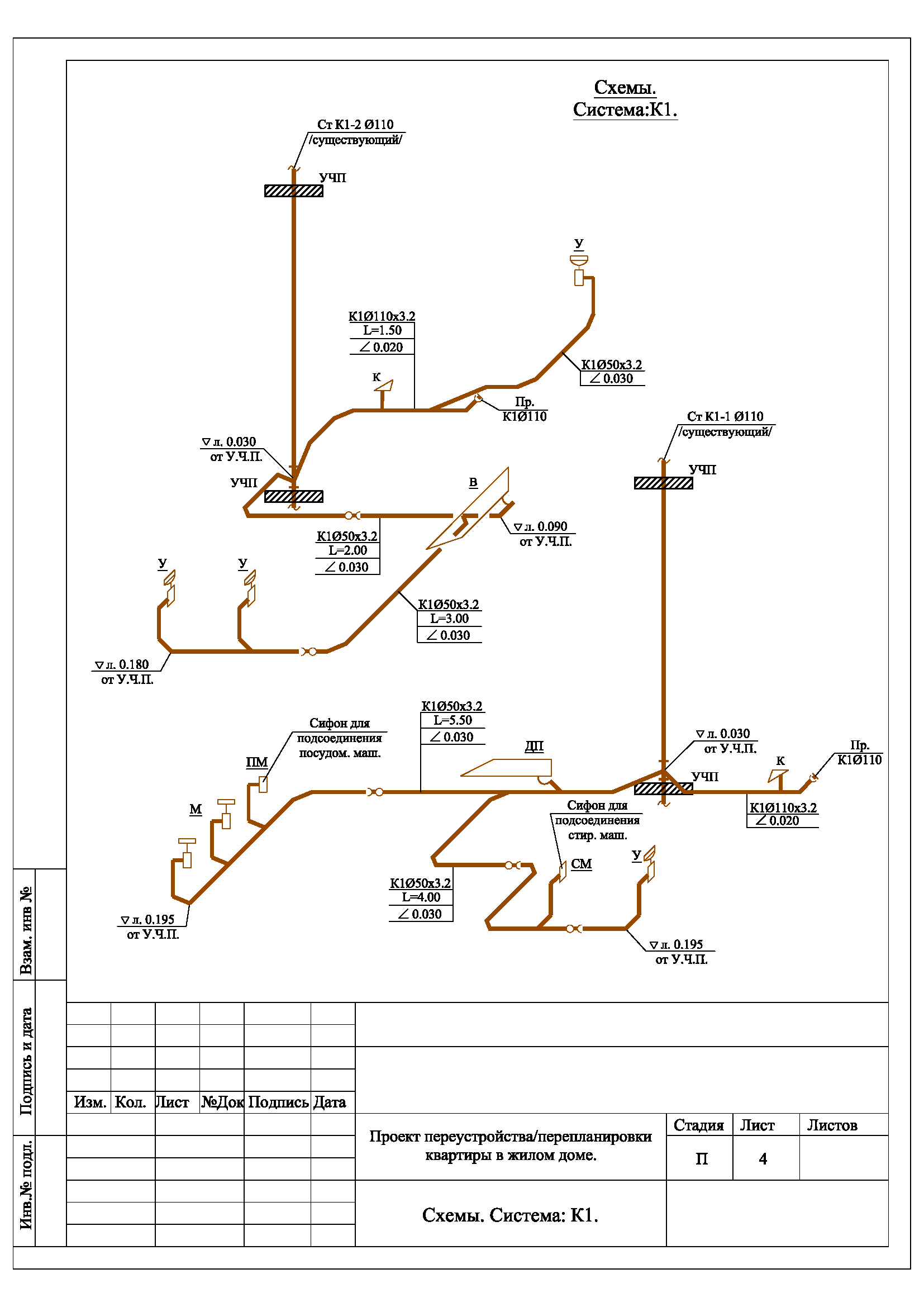

Четвертый лист - аксонометрические схемы системы канализации, на которых изображаются элементы, которые невозможно указать на плане - например, клапаны для ревизии и др.

Далее, как правило, прилагается спецификации элементов и оборудования (приблизительная).
